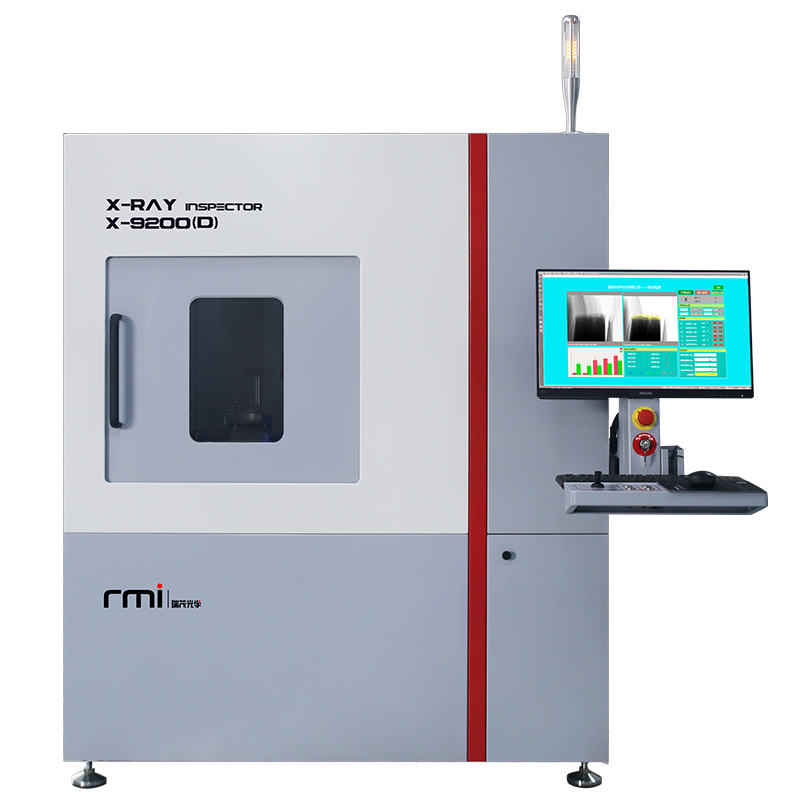

X-9200-D 方形/疊片電池X-Ray檢測系統
光管類型：封閉式
空間分辨率：5μm
放大倍率：450X
X-9200-D可容納多種電池的樣品進行X-RAY全自動檢測，其適合小批量全自動檢測的特點深受客戶喜愛，較廣泛應用于方殼電池檢測,檢測精度高達5-7微米。
詳細信息
Product Introduction
| RMI電池檢測 | 傳統電池檢測 | |
結果對比 | 經由訓練成熟后自行定義瑕疵范圍，可進一步有效判別未知的瑕疵成像。針對于圈裂和暗裂等不良的檢出能力更加突出。 | 漏檢或過度篩檢，誤報率高。 |
造成原因 | 1.電池高良率的要求，因此在AOI的參數設定上要求嚴格，導致誤報。 2.因為電池的機構原理導致X光成像干擾，因此只要有其它電池X光有變化時的影響，設備便會自動把良品判讀為缺陷品。簡稱“誤報”。 | 1.在傳統電池通用檢測系統基礎上增加AI技術輔助優化，以提高檢測設備的辨識正確率。 2.通用檢測算法與AI辨識的差異，在于是否可針對未知瑕疵進行識別。（傳統通用檢測原理：以設定好的參數標準為基準進行判斷，也就是邏輯性的思考，須先定義瑕疵的樣本，再透過樣本進行篩檢）。 |
圖像對比 |  |  |
規格參數
Product Introduction
| Model: | X-9200-D |
| X-ray 光管類型 | 封閉式 |
| 空間分辯率 | 5μm |
| 光管電壓 | 90kv |
| 光管電流 | 200μA |
| 放大倍率 | 450x |
| 數字平板探測器分辯率 | 1280*1024px |
| 數字平板探測器密度值 | 16bit (65536) |
| 圖像速度 | 30（FPS) |
| 載物臺最大承重 | 15KG |
| 檢測范圍 | 600*600mm |
| 機器尺寸 | 2010*1640*2200mm(L*W*H) |
| 機器重量 | 1500kg |
| 操作系統 | WINDOWS 10 |
| 電源/功率 | AC110-220V 50-60HZ 1200W |
| 輻射安全測試 | <1 uSV/H |
